Bancada flotante antivibración, de concreto reforzado, para apoyo de maquinaria
NCB010 Bancada flotante antivibración, de concreto reforzado, para apoyo de maquinaria
Bancada continua flotante antivibración, de concreto reforzado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, mezclado en obra, y fundido con medios manuales, malla soldada tipo 6x6 10/10 de acero Grado 70, con varillas espaciadas 15,24x15,24 cm de Ø 3,43 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.
Precio

L 2.252,23

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Dimensiones (cm)
Longitud
Anchura
Altura
1:
Capa separadora.
2:

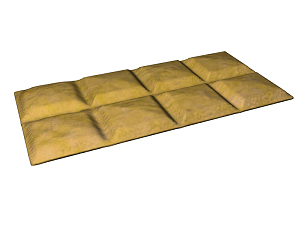

Panel antivibración.
3:
Aislamiento acústico a ruido de impacto.
4:
Concreto.
5:
Malla soldada.
Carga máxima (kg)
Dimensiones (mm)
Espesor (mm)
Fundido
Clase de exposición ambiental, según ACI 318
Ciclos de congelamiento y deshielo
Concreto no expuesto a ciclos de congelamiento y deshielo.
En contacto con suelos o aguas con sulfatos solubles
Sulfatos solubles en agua en el suelo: menor de 0,10% en peso.
Requiere baja permeabilidad
No requiere baja permeabilidad.
Protección adicional contra la corrosión
Contenido máximo de iones cloruro solubles en agua: 1,00% del peso de cemento.
Resistencia (kg/cm²)
Tamaño máximo del agregado (mm)
Consistencia
Con aditivo hidrófugo
Excesos sobre volumen teórico de concreto (%)
Malla soldada
Designación
Diámetro (mm)
Espaciamiento (cm)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt16png010a

m²

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

6,14

9,67

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm, densidad 810 kg/m³.

14,706

14,91

219,27

mt08aaa010a

m³

Agua.

0,061

38,26

2,33

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

1.322,08

15,86

mt16pnc020a

m²

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

18,91

29,78

mt16pnc010a

m

Cinta viscoelástica autoadhesiva, con autoprotección de aluminio, de 50 mm de anchura y de 1,5 mm de espesor, para sellado de juntas.

0,158

28,72

4,54

mt16avg070a

Ud

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

441,29

1.151,33

mt07ame120aa

m²

Malla soldada tipo 6x6 10/10 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 3,43 mm de diámetro, según ASTM A 185 y ASTM A 497.

1,650

21,74

35,87

mt01arg000i

m³

Arena cribada.

0,146

346,29

50,56

mt01arg001ie

m³

Agregado grueso homogeneizado, de tamaño máximo 12,5 mm.

0,220

317,90

69,94

mt08cem000i

kg

Cemento gris en sacos.

94,618

4,16

393,61


Subtotal materiales:

1.982,76

2



Equipo y maquinaria



mq06hor010

h

Mezcladora de concreto eléctrica con una capacidad de amasado de 160 l.

0,158

76,52

12,09


Subtotal equipo y maquinaria:

12,09

3



Mano de obra



mo042

h

Armador.

0,287

120,22

34,50

mo089

h

Ayudante de armador.

0,287

89,80

25,77

mo113

h

Peón de albañilería.

0,478

83,20

39,77

mo020

h

Albañil.

0,348

115,52

40,20

mo112

h

Peón especializado de albañilería.

0,318

84,56

26,89

mo054

h

Montador de aislamientos.

0,285

118,70

33,83

mo101

h

Ayudante de montador de aislamientos.

0,142

86,35

12,26


Subtotal mano de obra:

213,22

4



Herramienta menor




%

Herramienta menor

2,000

2.208,07

44,16


Costos directos (1+2+3+4):

2.252,23

CONCEPTO DE OBRA NCB010: BANCADA FLOTANTE ANTIVIBRACIÓN, DE CONCRETO REFORZADO, PARA APOYO DE MAQUINARIA.


CARACTERÍSTICAS TÉCNICAS

Bancada continua flotante antivibración, de concreto reforzado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, mezclado en obra, y fundido con medios manuales, malla soldada tipo 6x6 10/10 de acero Grado 70, con varillas espaciadas 15,24x15,24 cm de Ø 3,43 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación del aislamiento acústico. Colocación de las armaduras con separadores homologados. Preparación del concreto. Fundido y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
