IEP021

Ud

Toma de tierra con pica.

L 6.438,75

Toma de tierra con tres picas de acero cobreado de 2 m de longitud cada una.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt35tte010b

Ud

Electrodo para red de toma de tierra cobreado con 300 µm, fabricado en acero, de 15 mm de diámetro y 2 m de longitud.

3,000

558,59

1.675,77

mt35ttc010b

m

Conductor de cobre desnudo, de 35 mm².

7,000

87,20

610,40

mt35tta040

Ud

Grapa abarcón para conexión de pica.

3,000

31,03

93,09

mt35tta010

Ud

Caja de registro de polipropileno para toma de tierra, de 300x300 mm, con tapa de registro.

1,000

2.296,42

2.296,42

mt35tta030

Ud

Puente para comprobación de puesta a tierra de la instalación eléctrica.

1,000

1.427,50

1.427,50

mt35tta060

Ud

Saco de 5 kg de sales minerales para la mejora de la conductividad de puestas a tierra.

1,000

108,61

108,61

mt35www020

Ud

Material auxiliar para instalaciones de toma de tierra.

1,000

35,69

35,69

Subtotal materiales:

6.247,48

2

Equipo y maquinaria

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,057

689,92

39,33

Subtotal equipo y maquinaria:

39,33

3

Mano de obra

mo003

h

Electricista.

0,270

53,54

14,46

mo102

h

Ayudante de electricista.

0,270

38,07

10,28

mo113

h

Peón de albañilería.

0,026

36,69

0,95

Subtotal mano de obra:

25,69

4

Herramienta menor

%

Herramienta menor

2,000

6.312,50

126,25

Coste de mantenimiento decenal: L 128,78 en los primeros 10 años.

Costos directos (1+2+3+4):

6.438,75

CONCEPTO DE OBRA IEP021: TOMA DE TIERRA CON PICA.

CARACTERÍSTICAS TÉCNICAS

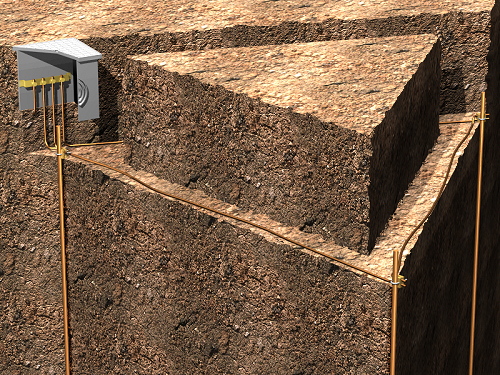

Suministro e instalación de toma de tierra compuesta por tres picas de acero cobreado de 2 m de longitud cada una, hincadas en el terreno, unidas con cable conductor de cobre de 35 mm² de sección, formando un triángulo equilátero, conectadas a puente para comprobación, dentro de una caja de registro de registro de polipropileno de 30x30 cm. Incluso replanteo, excavación para la caja de registro de registro y el cable conductor que conecta los electrodos, hincado de los electrodos en el terreno, colocación de la caja de registro de registro, conexión de los electrodos con la línea de enlace mediante grapas abarcón, relleno con tierras de la propia excavación y aditivos para disminuir la resistividad del terreno y conexionado a la red de tierra mediante puente de comprobación. Totalmente montada, conexionada y probada por la empresa instaladora mediante las correspondientes pruebas de servicio (incluidas en este precio).

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de medida de la resistencia de puesta a tierra.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán todos los elementos frente a golpes, materiales agresivos, humedades y suciedad.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
