UTP020 |
m² |

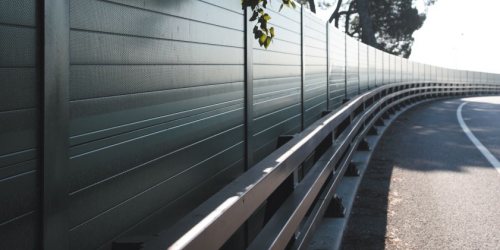

Barrera acústica "ACH". |
L 1.984,94 |
||
|
Barrera acústica de 3 m de altura, 4 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 37 dB "ACH", de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 120, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de concreto f'c=245 kg/cm² (3500 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia blanda y acero corrugado. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt07aco110g |
kg |
Acero en varillas corrugadas, Grado 60 (fy=4200 kg/cm²), diámetros varios, según ASTM A 615. |
4,250 |
19,91 |
84,62 |
|
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,015 |
23,56 |
0,35 |
|
mt10haf110ahc |
m³ |
Concreto f'c=245 kg/cm² (3500 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado, según ACI 318. |
0,253 |
2.592,21 |
655,83 |
|
mt07ala001d |
kg |
Pletina de acero laminado A 572 Grado 42, según ASTM A 572, para aplicaciones estructurales. |
1,711 |
29,28 |
50,10 |
|
mt07ala000h |
kg |
Acero laminado A 572 Grado 42, en perfiles laminados en caliente, según ASTM A 572, piezas simples, para aplicaciones estructurales. |
8,500 |
21,59 |
183,52 |
|
mt12ppa030b |
m² |
Panel machihembrado de sectorización para barrera acústica de acero con un aislamiento a ruido aéreo de 37 dB "ACH", de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 120, formado por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios. |
1,000 |
872,93 |
872,93 |
|
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,023 |
51,91 |
1,19 |
|
mo045 |
h |
Armador, en trabajos de colocación del concreto. |
0,015 |
52,21 |
0,78 |
|
mo092 |
h |
Ayudante de armador, en trabajos de colocación del concreto. |
0,092 |
38,46 |
3,54 |
|
mo043 |
h |
Armador de hierro. |
0,009 |
52,21 |
0,47 |
|
mo090 |
h |
Ayudante de armador de hierro. |
0,014 |
38,46 |
0,54 |
|
mo047 |
h |
Montador de estructura metálica. |
0,276 |
52,21 |
14,41 |
|
mo094 |
h |
Ayudante de montador de estructura metálica. |
0,276 |
38,46 |
10,61 |
|
mo041 |
h |
Albañil de obra civil. |
0,121 |
49,73 |
6,02 |
|
mo087 |
h |
Ayudante de albañil de obra civil. |
0,121 |
36,62 |
4,43 |
|
% |
Medios auxiliares |
2,000 |
1.889,34 |
37,79 |
|
|
% |
Costes indirectos |
3,000 |
1.927,13 |
57,81 |
|
|
Coste de mantenimiento decenal: L 198,49 en los primeros 10 años. |
Total: |
1.984,94 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA UTP020: BARRERA ACÚSTICA "ACH". CARACTERÍSTICAS TÉCNICAS Suministro y colocación de barrera acústica de 3 m de altura, 4 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 37 dB "ACH", de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 120, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de densidad media 55 kg/m³, remates y accesorios, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de cimentación de concreto f'c=245 kg/cm² (3500 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia blanda y acero corrugado. Incluso parte proporcional de compactación y curado del concreto, alambre de atar, corte y doblado de las varillas corrugadas de acero, taladro central de las placas, preparación de bordes, biselado alrededor del taladro para mejorar la unión del perno a la cara superior de la placa, soldaduras, cortes, pletinas, piezas especiales, mortero sin retracción para retacado de placas, despuntes y reparación en obra de cuantos desperfectos se originen por razones de transporte, manipulación o montaje. Sin incluir la excavación. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en proyección vertical, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA AMBIENTALES. Se suspenderán los trabajos de fundido cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. No se realizarán trabajos de soldadura cuando la temperatura sea inferior a 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el fundido o posterior periodo de fraguado, no pudiendo comenzarse el fundido de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. Presentará para su aprobación, al Director de Ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Corte y doblado de la armadura. Montaje y colocación de la armadura. Sujeción de la armadura. Fundido y compactación del concreto. Replanteo y marcado de los ejes de las placas de anclaje. Colocación y fijación provisional de las placas de anclaje. Aplomado y nivelación de las placas de anclaje. Curado del concreto. Replanteo y marcado de los ejes de los postes. Colocación y fijación provisional de los postes. Aplomado y nivelación de los postes. Ejecución de las uniones del poste. Reparación de defectos superficiales. Instalación de los paneles por encaje y deslizamiento sobre los postes ya nivelados. Limpieza final. CONDICIONES DE TERMINACIÓN. La posición de la placa será correcta y estará ligada con la cimentación. El acabado superficial será el adecuado para el posterior tratamiento de protección. El conjunto será monolítico y transmitirá correctamente las cargas al terreno. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto. |
