IUB025

m

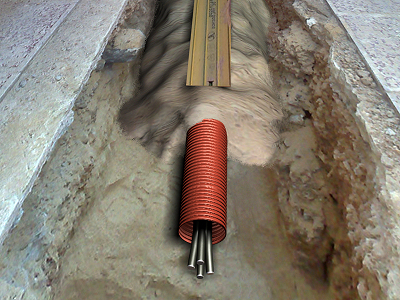

Línea subterránea de distribución de baja tensión en canalización entubada.

L 1.240,11

Línea subterránea de distribución de baja tensión en canalización entubada bajo acera, formada por cables unipolares con conductor de aluminio, RV 3x150+1x95 mm², siendo su tensión asignada de 0,6/1 kV y dos tubos protectores de polietileno de doble pared, de 160 mm de diámetro.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt01ara010

m³

Arena de 0 a 5 mm de diámetro.

0,065

292,80

19,03

mt35aia070fh

m

Tubo rígido, suministrado en barra, de polietileno de doble pared (interior lisa y exterior corrugada), de color naranja, de 160 mm de diámetro nominal, para canalización enterrada, resistencia a la compresión 450 N, resistencia al impacto 40 julios, con grado de protección IP 549. Incluso abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).

2,000

285,05

570,10

mt35cun350c

m

Cable unipolar RV, siendo su tensión asignada de 0,6/1 kV, reacción al fuego clase Eca según UNE-EN 50575, con conductor de aluminio clase 2 de 150 mm² de sección, con aislamiento de polietileno reticulado (R) y cubierta de PVC (V).

3,000

158,82

476,46

mt35cun350b

m

Cable unipolar RV, siendo su tensión asignada de 0,6/1 kV, reacción al fuego clase Eca según UNE-EN 50575, con conductor de aluminio clase 2 de 95 mm² de sección, con aislamiento de polietileno reticulado (R) y cubierta de PVC (V).

1,000

120,72

120,72

Subtotal materiales:

1.186,31

2

Equipo y maquinaria

mq04dua020b

h

Dumper de descarga frontal de 2 t de carga útil.

0,007

175,41

1,23

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,053

66,32

3,51

mq02cia020j

h

Camión cisterna de 8 m³ de capacidad.

0,001

759,50

0,76

Subtotal equipo y maquinaria:

5,50

3

Mano de obra

mo020

h

Albañil.

0,055

51,37

2,83

mo113

h

Peón de albañilería.

0,055

36,38

2,00

mo003

h

Electricista.

0,232

53,09

12,32

mo102

h

Ayudante de electricista.

0,181

37,75

6,83

Subtotal mano de obra:

23,98

4

Herramienta menor

%

Herramienta menor

2,000

1.215,79

24,32

Coste de mantenimiento decenal: L 62,01 en los primeros 10 años.

Costos directos (1+2+3+4):

1.240,11

CONCEPTO DE OBRA IUB025: LÍNEA SUBTERRÁNEA DE DISTRIBUCIÓN DE BAJA TENSIÓN EN CANALIZACIÓN ENTUBADA.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de línea subterránea de distribución de baja tensión en canalización entubada bajo acera, formada por 3 cables unipolares RV, con conductor de aluminio, de 150 mm² de sección, 1 cable unipolar RV, con conductor de aluminio, de 95 mm² de sección, siendo su tensión asignada de 0,6/1 kV y dos tubos protectores de polietileno de doble pared, de 160 mm de diámetro, resistencia a compresión mayor de 450 N, suministrado en barra, colocado sobre lecho de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso hilo guía y. El precio no incluye la excavación ni el relleno principal.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

FASES DE EJECUCIÓN.

Replanteo del recorrido de la línea. Vertido de la arena en el fondo de la zanja. Colocación de los tubos en la zanja. Tendido de cables. Conexionado y comprobación de su correcto funcionamiento. Ejecución del relleno envolvente.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá de la humedad y del contacto con materiales agresivos.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
