HBH020

Ud

Bancada flotante antivibración, de concreto reforzado.

L 1.909,46

Bancada continua flotante antivibración, de concreto reforzado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, mezclado en obra, y fundido con medios manuales y malla soldada tipo 6x6 10/10 de acero Grado 70, con varillas espaciadas 15,24x15,24 cm de Ø 3,43 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16png010a

m²

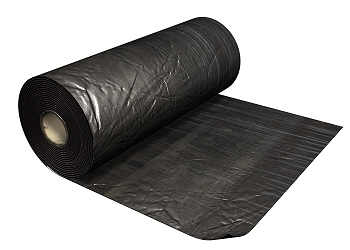

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

5,31

8,36

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm.

14,706

5,76

84,71

mt08aaa010a

m³

Agua.

0,061

32,23

1,97

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

669,09

8,03

mt16pnc020a

m²

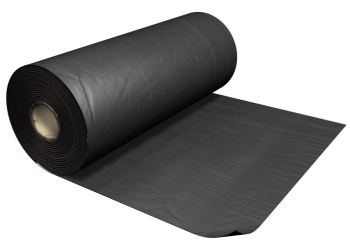

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

15,80

24,89

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de anchura y de 1,5 mm de espesor, para sellado de juntas.

0,158

28,16

4,45

mt16avg070a

Ud

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

432,65

1.128,78

mt07ame120aa

m²

Malla soldada tipo 6x6 10/10 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 3,43 mm de diámetro, según ASTM A 185 y ASTM A 497.

1,650

18,35

30,28

mt01arg000i

m³

Arena cribada.

0,146

294,90

43,06

mt01arg001ie

m³

Agregado grueso homogeneizado de tamaño máximo 12,5 mm.

0,220

270,72

59,56

mt08cem000i

kg

Cemento gris en sacos.

94,618

3,51

332,11

Subtotal materiales:

1.726,20

2

Equipo y maquinaria

mq06hor010

h

Mezcladora de concreto.

0,185

32,41

6,00

Subtotal equipo y maquinaria:

6,00

3

Mano de obra

mo042

h

Armador.

0,334

68,66

22,93

mo089

h

Ayudante de armador.

0,334

50,60

16,90

mo113

h

Peón de albañilería.

0,556

46,20

25,69

mo020

h

Albañil.

0,405

65,38

26,48

mo112

h

Peón especializado de albañilería.

0,370

47,17

17,45

mo054

h

Montador de aislamientos.

0,331

67,58

22,37

mo101

h

Ayudante de montador de aislamientos.

0,166

48,20

8,00

Subtotal mano de obra:

139,82

4

Herramienta menor

%

Herramienta menor

2,000

1.872,02

37,44

Costos directos (1+2+3+4):

1.909,46

CONCEPTO DE OBRA HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE CONCRETO REFORZADO.

CARACTERÍSTICAS TÉCNICAS

Formación de bancada continua flotante antivibración, de concreto reforzado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, mezclado en obra, y fundido con medios manuales y malla soldada tipo 6x6 10/10 de acero Grado 70, con varillas espaciadas 15,24x15,24 cm de Ø 3,43 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor, encofrado perimetral de ladrillo cerámico hueco y curado del concreto.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Preparación del concreto. Fundido y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
